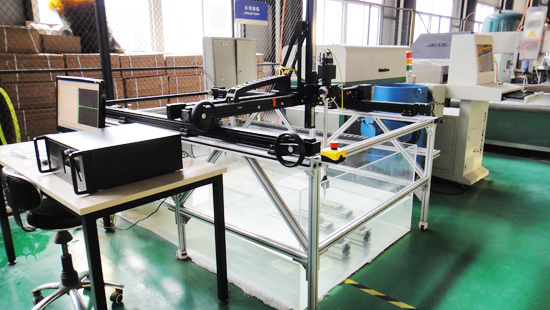

厂商：美国物理声学公司（PAC）

型号：UPK-72X

性能参数：X、Y及Z轴扫查运动范围为1200mm L x 900mm W x600mm H；

1）UT接收器：
？ 0.5-30MHz带宽（+3dB）
？ -20-+80 dB增益，0.1dB步长
？ 6个可选的高通滤波：0.5, 2.0, 4.0, 8.0, 12.5, 22.5MHz
？ 6个可选的低通滤波：2.0, 5.0, 7.5, 12.5, 17.5, 30MHz
？ 距离—幅度修正（DAC）功能
？ 输出阻抗：50?
？ 最大输入电压范围：?1V
2）UT可调脉冲发生器：
？ 程控可调电压范围10V步长
？ 300V可调的峰值脉冲（<10nsec前沿时间）
？ 400V（<5nsec前沿时间）峰值脉冲（可选）
？ 程序可调脉冲宽度
？ 程序可调阻尼值——4级
？ 程序可调能量值——2级
？ 高达每秒10000个超声脉冲率。
？ 内存128 KB RAM对于64K点
？ 分辨率0.1dB
？ 持续时间0~1.28msec
3）A/D转换器
？ 采样率：100M，50M，25M，10M，5M采样／sec
？ 最大波形采样长度：512K采样

功能和用途：粉末冶金材料、靶材料、复合材料无损结构检测和研究。

设备管理员：颜春/15957481098
